一、前言 ​

我们的生产环境基本上都部署在云服务器上，例如应用服务器、MySQL服务器等。如果MySQL服务器直接暴露在公网，就会存在很大的风险，为了保证数据安全，MySQL服务器的端口是不对外开放的。 好巧不巧，线上业务遇到bug了，开发的小伙伴需要远程连接MySQL来查看数据，那应该怎么办呢？ 我们可以通过Nginx代理（“跳板机”）来进行连接。

二、nginx代理连接 ​

要实现对连接的代理转发，我们需要一台服务器并安装Nginx，且与MySQL服务器处于一个内网之中，内网之间可以访问。 其次，我们需要用到ngx_stream_core_module模块，该模块不是默认构建的，我们需要在configure时添加--with-stream来进行构建。

2.1、在原有模块添加ngx_stream_core_module ​

  • 安装stream模块
nginx
# 安装stream模块实现tcp代理
./configure --with-http_ssl_module --add-module=/usr/local/src/nginx-module-vts-0.1.18/ --with-http_stub_status_module --with-http_sub_module --with-stream

# 编译
make

# 停止当前nginx
nginx -s stop
  • 备份原有的nginx二进制文件mv /use/sbin/nginx{,.bak}
  • 替换原有的二进制文件cp objs/nginx /use/sbin/（拷贝到当前nginx所在文件夹下）
  • 启动nginx
  • 使用nginx -V查看nginx安装了那些模块
  • 配置stream

既然要用到ngx_stream_core_module模块，首当其冲，是看看其提供的指令，我们才知道怎么来进行配置。

2.2、stream ​

该指令定义了stream服务器。与http块平级，定义在main块中。

  • 作用域：main
  • 语法：stream
  • 示例：
nginx
 stream {
     server {
         ......
     }
 }

2.3、server ​

该指令定义一个虚拟主机，与http块中的server类似。我们可以在stream块中定义多个server块

  • 作用域：stream
  • 语法：server
  • 示例：
nginx
stream {
     server {
         ......
     }
     server {
         ......
     }
 }

2.4、listen ​

该指令定义虚拟主机server要监听的socket的地址和端口。

  • 作用域：server
  • 语法：listen address:port;
  • 示例：
nginx
listen 127.0.0.1:3306;
 listen *:3306;
 # 效果与listen *:3306一样
 listen 3306;
 listen localhost:3306;

2.5、配置示例 ​

  • 代理MySQL服务器，端口3306（单机环境）
nginx
stream  {
     server {
         listen 3306;
         proxy_pass 192.168.110.101:3306;
     }
 }
  • 代理MySQL服务器，端口3306（集群环境）
nginx
stream  {
     upstream mysql_socket {
         server 192.168.110.101:3306;
     }
     server {
             listen 3309;
             proxy_pass mysql_socket;
     }
 }

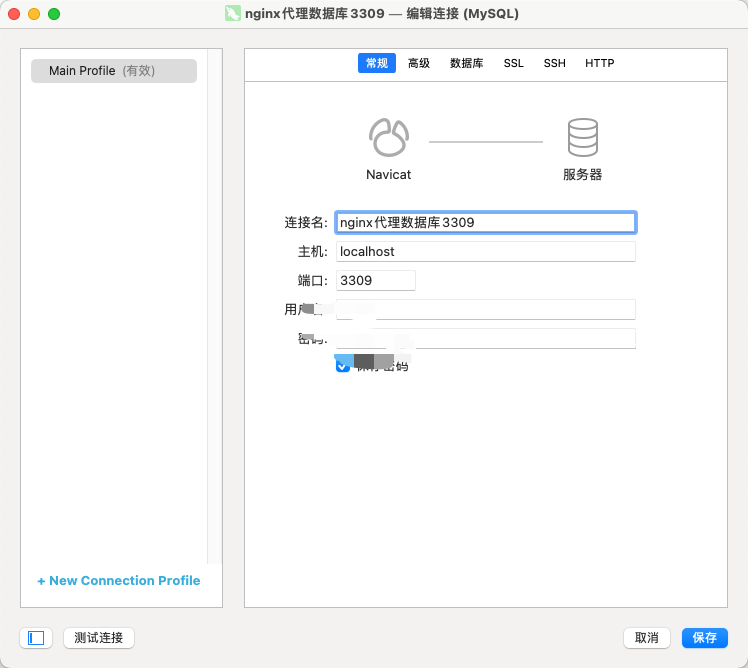

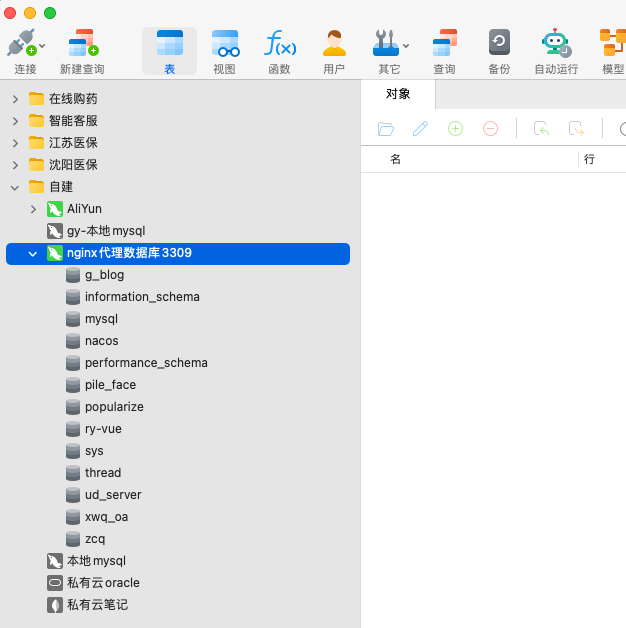

  • 此时，我们就可以通过例如Navicat等客户端连接nginx ip:3309，因为本次搭建是用自己电脑的nginx，使用的是localhost:3309即可连接到mysql。


三、限制访问IP ​

实现了对连接的代理，所有人都可以通过访问Nginx来连接MySQL服务器，解决了外网无法连接的问题。 为了更进一步的缩小访问范围，保证数据安全，我们可以限制只有公司网络的IP地址可以通过Nginx进行连接。 Nginx提供了ngx_stream_access_module模块，其指令非常简单，仅包含allow和deny指令。

3.1、allow ​

该指令设置指定的IP允许访问。可以和deny指令配合使用

  • 作用域：stream, server
  • 语法：allow address | CIDR | unix: | all;
  • 示例：
nginx
 # 允许192.168.110.1访问
 allow 192.168.110.1;

 # 允许192.168.110.1到192.168.255.254
 allow 192.168.110.0/16;

 # 允许192.168.110.1到192.168.110.254
 allow 192.168.110.0/24;

 # 允许所有的IP访问
 allow all;

3.2、deny ​

该指令设置指定的IP禁止访问。可以和allow指令配合使用。

  • 作用域：stream, server
  • 语法：deny address | CIDR | unix: | all;
  • 示例：
nginx
# 禁止192.168.110.1访问
 deny 192.168.110.1;

 # 禁止192.168.110.1到192.168.255.254
 deny 192.168.110.0/16;

 # 禁止192.168.110.1到192.168.110.254
 deny 192.168.110.0/24;

 # 禁止所有的IP访问
 deny all;

3.3、配置示例 ​

  • 禁止所有的IP访问，192.168.110.100除外。
nginx
allow 192.168.110.100;
 deny all;
  • Tips：如果指定了allow，需要配合deny使用，否则就是允许所有的IP地址访问！！！！！

3.4、综合案例 ​

  • 只允许127.0.0.1通过Nginx连接MySQL服务器。
nginx
stream  {
     allow 127.0.0.1;
     deny all;
     server {
         listen 3309;
         proxy_pass 192.168.110.101:3306;
     }
 }
  • 允许一些指定的一些ip通过nginx访问Mysql服务器
nginx
stream  {
     allow 127.0.0.1;
     allow xxx.xxx.xxx.xxx;
     allow xxx.xxx.xxx.xxx;
     allow xxx.xxx.xxx.xxx;
     deny all;
     server {
         listen 3309;
         proxy_pass 192.168.110.101:3306;
     }
 }
